SEGMENTO OIL & GAS
Sistemas de tuberías de fibra de vidrio resistentes a la corrosión para aplicaciones de petróleo y gas.
NOV Fiber Glass Systems
NOV Fiber Glass Systems es el fabricante líder mundial de productos de epoxi reforzado con fibra de vidrio (GRE, Fiberglass Reinforced Epoxy), que se utilizan para el control de la corrosión terrestre y marítima, en una gran variedad de aplicaciones de baja a alta presión. NOV Fiber Glass Systems aporta más de 65 años de experiencia en el sector del petróleo y el gas, con su oferta de las marcas más reconocidas y respetadas de la industria. Estas marcas incluyen STAR™ y
Fiberspar™ para tuberías de alta presión y aplicaciones de downhole tubing & casing, así como, Red Thread™ y Bondstrand™ para aplicaciones de baja presión.
Resistencia a la corrosión
Elimine la necesidad de programas de mantenimiento continuos, como la inyección química, con
la naturaleza resistente a la corrosión de los productos de NOV Fiber Glass

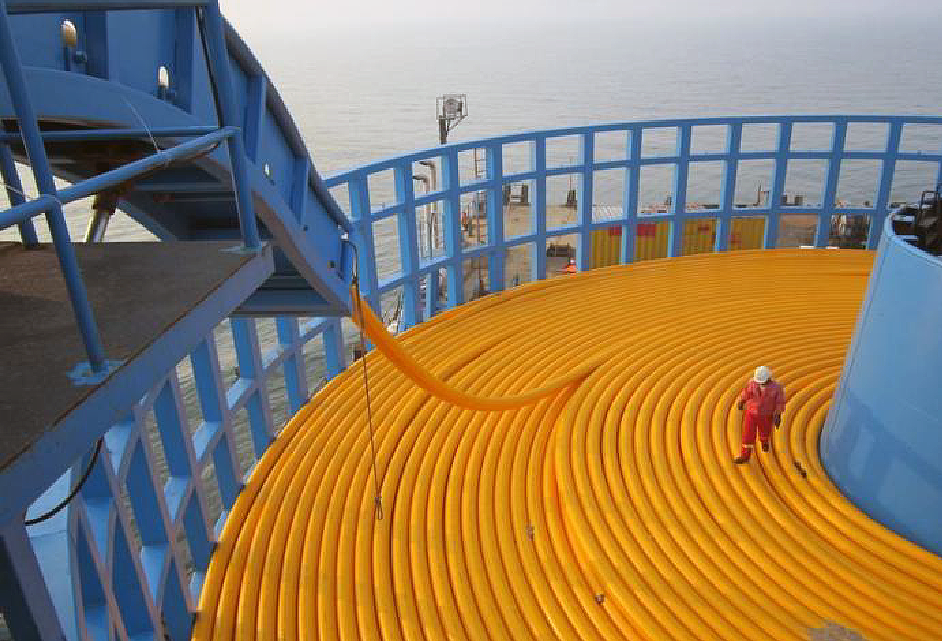

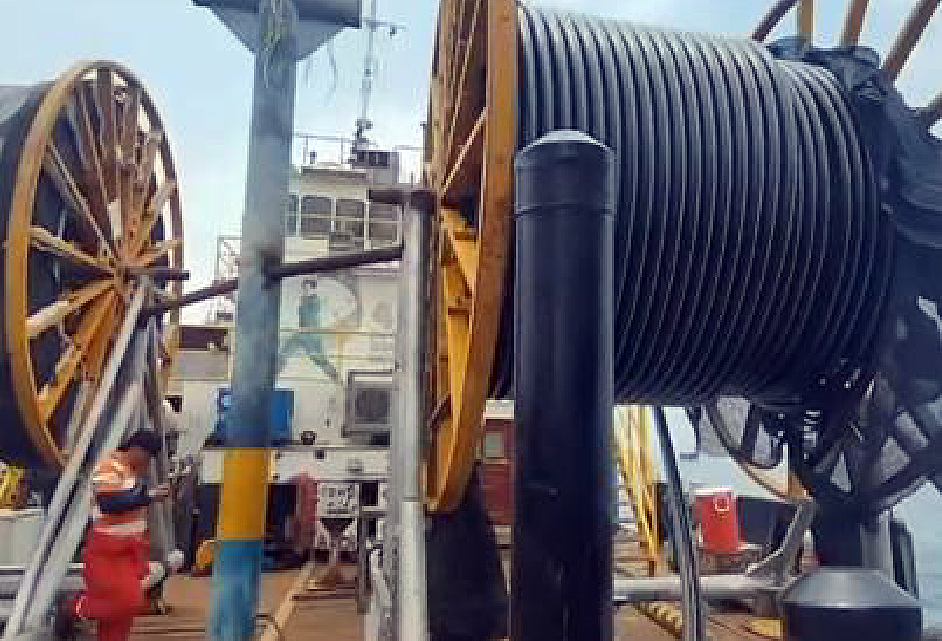

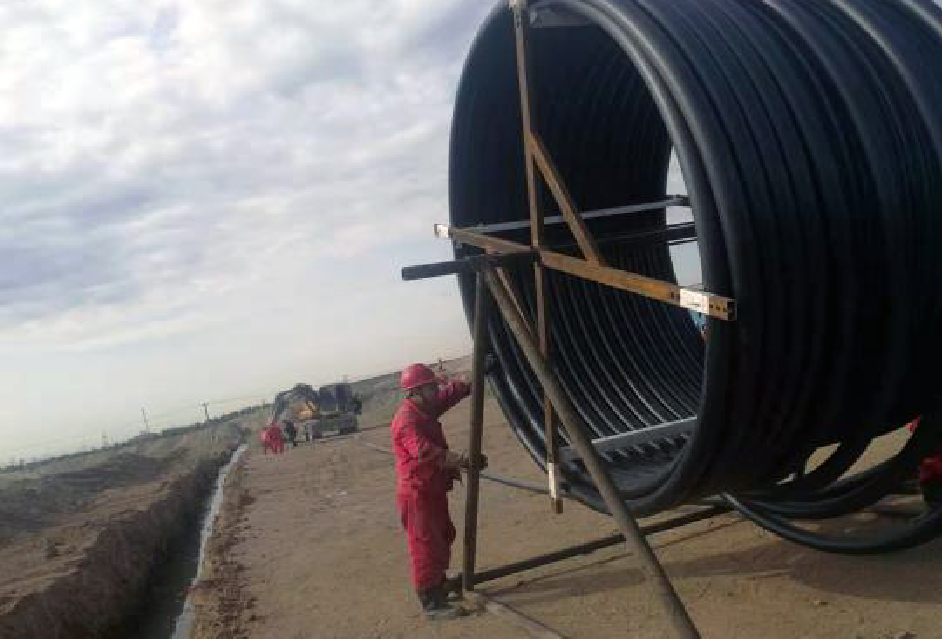

Tubería flexible en fibra de vidrio Fiberspar
La Tubería flexible Fiberspar es un producto enrollable en carretes, diseñada con una barrera de presión termoplástica interna, reforzada con fibras de vidrio de alta resistencia, amalgamadas en una matriz de epoxi que forman una estructura única, unida en forma integral, evitando así la
presencia de anulares y el requerimiento de venteos.
La Tubería flexible Fiberspar está diseñada para aplicaciones corrosivas de recolección e inyección de fluidos y gases producidos en general y agrios, en diámetros desde 2” hasta 6”, inmunes a la corrosión. Fiberspar puede manejar presiones de hasta 2,500 psi y temperaturas de hasta 180 °F en aplicaciones de hidrocarburos, y para aplicaciones con agua puede manejar presiones de hasta 3,500 psi y temperaturas hasta 203 °F.
Nuestros productos están diseñados con factores de servicio para agua, petróleo y gas, en pleno cumplimiento de API 15S.
Características/Beneficios

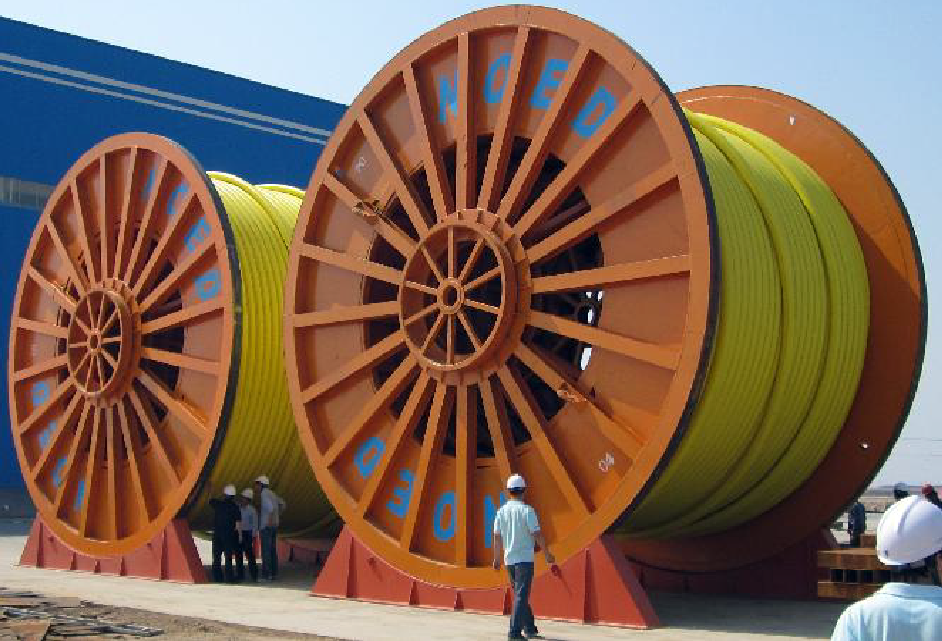

La tubería se suministra en longitudes continuas de hasta 9,000 pies (2,740 m), embobinada en carretes, para una instalación rápida.
Su capa exterior es resistente al desgaste, proporciona una excelente protección mecánica durante el manejo y la instalación, y provee protección contra los rayos UV.
Los conectores Fiberspar, son conectores mecánicos de fácil instalación, diseñados para agarrar una estructura GRE, evitando problemas relacionados con la fluencia viscoelástica asociada con materiales termoplásticos. Los conectores están disponibles en diferentes metalurgias y en todas las configuraciones estándar (bridados, roscados, extremos para soldadura, etc…), o se pueden suministrar conexiones personalizadas.
Especificaciones técnicas de la tubería Fiberspar:
Rango de tamaños 2 a 6 pulgadas.
Barrera de corrosión interna Resina pura HDPE (Grado E) o HTP (Grado X y XT)
Clasificaciones de presión Hasta 3,500 psi (24.1 MPa)
Construcción de las tuberías Filamento continúo enrollado de un solo ángulo, con estructura epoxi curada con anhídrido.
Capa exterior incluida para la protección de la fibra.
Rango de temperatura
E: -29 a 140 °F (-34 a 60 °C)
X: -29 a 180 °F (-34 a 82 °C)
XT: -29 a 203 °F (-34 a 95 °C)
Método de unión Mecánico: bridado, roscado, extremo para soldadura o personalizado
Accesorios No aplican / Se sugieren accesorios metálicos resistente a la corrosión según sea necesario
Servicio químico Agua salada, petróleo crudo, gas, CO 2 y gases agrios
STAR, Red Thread HP y Bondstrand
Tubería articulada para la producción de petróleo y gas se fabrica en tamaños que van desde 1½” hasta 40” (40 a 1000 mm) de diámetro y presiones de 150 psi (1.0 MPa) a 3500 psi (24.1 MPa) según el tamaño y temperaturas de hasta a 212°F (100°C).
Los productos de alta presión se utilizan normalmente para transportar agua producida altamente corrosiva y COշ desde la estación central de un campo petrolero hasta los pozos de inyección. Además, la tubería de conducción se utiliza en líneas de flujo de gas y petróleo de baja a media presión donde se encuentran flujos corrosivos.
Los sistemas de resina epoxi que se ofrecen, incluyen agentes de curado de amina alifática, amina aromática y anhídrido, y cada uno proporciona una resistencia química y de temperatura ligeramente diferente. El refuerzo de fibra de vidrio proporciona la resistencia estructural. La tubería de conducción de NOV Fiber Glass Systems se fabrica con una vida útil mínima de diseño de 20 años a temperatura y presión nominales de acuerdo con el Procedimiento B de ASTM D2992 y los estándares de la industria, como API 15HR y 15LR.
Tubería articulada en fibra de vidrio STAR
La tubería de fibra de vidrio articulada STAR™ se fabrica en tamaños de 1½ a 40 pulgadas (40 a 1,000 mm) de diámetro, dependiendo del tamaño, maneja presiones de 300 a 3,000 psi (2.1 a 20.7MPa) y temperaturas de hasta 212 °F (100 °C). Ofrecemos conexiones 8rd, conexiones tipo Super Seal™ con O-Ring, de 2 y 4 hilos por pulgada y conexiones mecánicas tipo Super Seal-Key Lock (SSKL), sin rotación con llaves de bloqueo. No hay necesidad de equipos o accesorios como abrazaderas, come-alongs, adhesivos o mantas calefactoras, ya que no se requiere unión en el campo.
La tubería STAR™ Super Seal-Key Lock (SSKL) logra una instalación más rápida y fácil, para diámetros de gran tamaño de 14 " a 40". Su diseño de alta presión es laminado, utilizando los procedimientos API 15HR e ISO 14692, lo que lo convierte en un producto confiable en nuestro portafolio de sistemas de fibra de vidrio. Su sistema de unión único se especializa en el método de bloqueo de llave de una junta autolimitada, que ofrece un montaje rápido, mediante la utilización de llaves de bloqueo dúctil para la restricción mecánica. La articulación se inserta directamente sin rotación. Disponible con una o más llaves de bloqueo dependiendo de las clasificaciones de presión. El sello hidrostático se realiza por medio de un O-Ring.
Especificaciones técnicas de la tubería STAR:
Rango de tamaños 1½ a 40 pulgadas.
Diseño Disponible como API 15HR
Barrera de corrosión interna Rica en resina
Clasificaciones de presión Hasta 3,000 psi (20.7 MPa)
Construcción de las tuberías Filamento embobinado con resinas epoxi curadas con aminas y fibra de vidrio.
Rango de temperatura
Anhídrida: hasta 150 °F (65.6 °C) Máx.
Amina Alifática: hasta 200 °F (93.3 °C) Máx.
Amina Aromática: hasta 212 °F (100 °C) Máx.
Método de unión
Roscada:
STAR: 1½” EUE 10rd, 2⅜” – 4½” EUE 8rd API 5B Table 14
y 5½” – 9⅝” OD 8rd API 5B Table 7
STAR Super Seal: 2 – 4 hilos por pulgada con O-Ring
Mecánica:
STAR Super Seal-Key Lock: Inserción directa sin rotación, con llaves de bloqueo. Con O-Ring
Accesorios Se encuentran disponibles una variedad de accesorios roscados de filamento embobinado:
Codos de 90°, 45°, 30°, 22.5° y 15°, Tes, Reducciones, Niples, Bridas o personalizados
Servicio químico Agua salada, petróleo crudo, gas, CO 2 y gases agrios

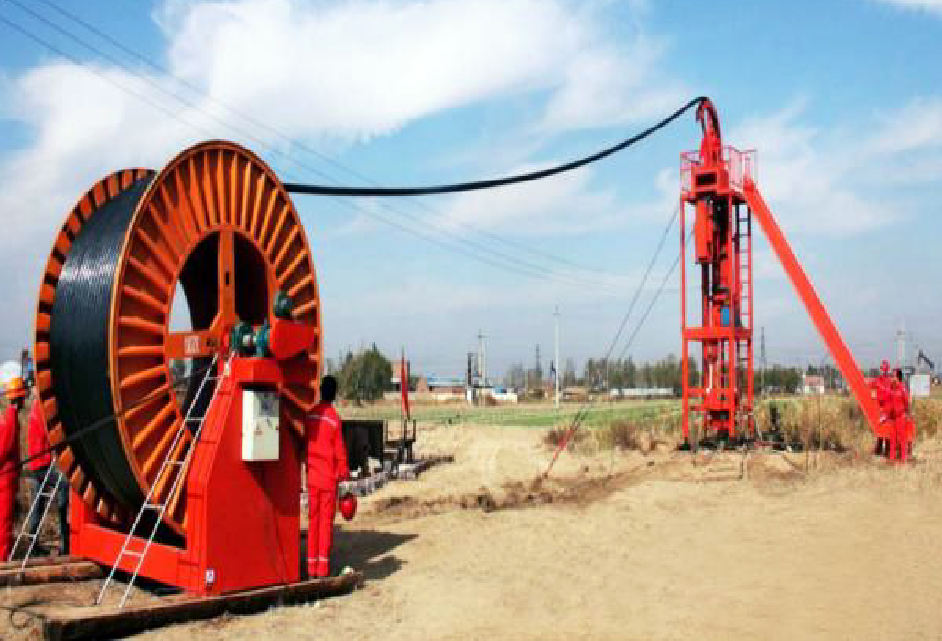

Downhole Tubing & Casing - STAR
NOV Fiber Glass Systems es el principal fabricante de tubería GRE para downhole en la industria debido a su exclusiva secuencia de capas de fibra de vidrio patentada, que proporciona un rendimiento de tracción superior. Tubing disponible en diámetros de 1½” a 9⅝” (40 mm a 250 mm) con clasificaciones de presión de 1,000 a 3,500 psi (6.9 a 24.1 MPa). Casing se ofrece en tamaños desde 1½” hasta 9⅝” de diámetro (40 mm a 250 mm) con clasificaciones de presión de
1,000 a 3,250 psi (6,9 a 22,4 MPa). El programa de diseño STARWell ayudará a seleccionar el producto correcto en función de las condiciones de tracción y colapso.
NOV Fiber Glass Systems ofrece Tubería GRE downhole tubing & Casing fabricadas con tres agentes de curado distintos, que soportan temperaturas de hasta 212°F (100°C). Todos los productos vienen en longitudes de unión nominales estándar de 30 pies (9.1 m). Los productos downhole de la NOV se utilizan en una variedad de aplicaciones altamente corrosivas, como pozos de inyección de agua salada y COշ, para el control de la corrosión, en pozos de observación para
monitorear formaciones donde el acero puede interferir con el equipo de monitoreo y en pozos productores donde los productos de acero se corroen fácilmente.
STARWell
El programa de análisis de simulación de pozos de NOV Fiber Glass Systems fue desarrollado para analizar las condiciones reales del pozo de modo que se puedan recomendar al cliente los productos de tubería correctos. A menudo, se evaluará una serie de condiciones utilizando los mejores y los peores escenarios, asegurando así al cliente que el producto brindará años de servicio sin problemas.
Red Thread HP
La tubería Red Thread™ HP es un producto de filamento embobinado, que utiliza resinas epoxi y filamentos de vidrio continuos, con una superficie interior rica en resina. Las tuberías y los accesorios están disponibles en diámetros de 2 a 24 pulgadas con clasificaciones de presión de hasta 450 psig estáticas a una temperatura máxima de funcionamiento de 210 °F. Diámetros de hasta 36 pulgadas están disponibles bajo solicitud. Los accesorios epoxi compatibles se fabrican con las mismas capacidades químicas y de temperatura que la tubería. Dependiendo de la pieza y el tamaño, los accesorios serán moldeados por compresión, moldeados por contacto, fabricados a mano o enrollados con filamento.
Aplicaciones
-Petróleo y gas
-Química e industrial
-Minería
Especificaciones técnicas de la tubería Red Thread HP 16:
Rango de tamaños 2 a 36 pulgadas.
Diseño Disponible como API 15HR
Barrera de corrosión interna Rica en resina
Clasificaciones de presión 225 a 450 psig
Construcción de las tuberías Filamento embobinado con resinas epoxi curadas con aminas y fibra de vidrio.
Rango de temperatura Hasta 210 °F (99 °C)
Accesorios Roscada con adhesivos (TAB) o de campana cónica y espiga con adhesivos
Servicio químico Agua salada, CO 2 , petróleo crudo, gas, productos químicos ligeros, sales, solventes y
soluciones de pH 2-13
Especificaciones técnicas de la tubería Red Thread HP 25:
Rango de tamaños 2 a 24 pulgadas.
Diseño Disponible como API 15LR
Barrera de corrosión interna Rica en resina
Clasificaciones de presión Hasta 362 psig
Construcción de las tuberías Filamento embobinado con resinas epoxi curadas con aminas y fibra de vidrio.
Rango de temperatura Hasta 210 °F (99 °C)
Accesorios Roscada con adhesivos (TAB) o de campana cónica y espiga con adhesivos
Servicio químico Agua salada, CO 2 , petróleo crudo, gas, productos químicos ligeros, sales, solventes y soluciones de pH 2-13
